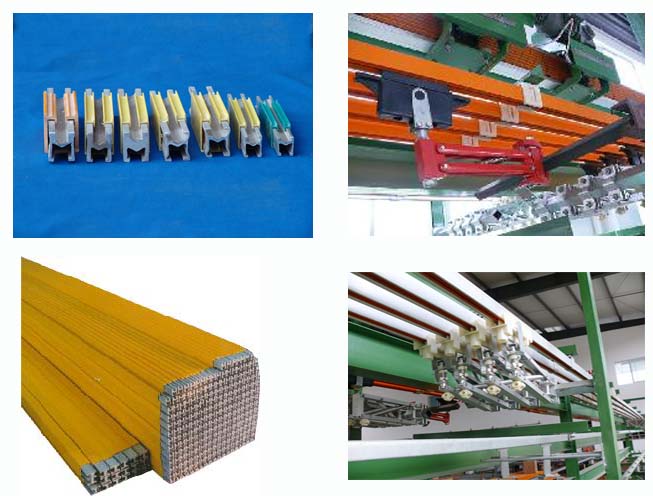

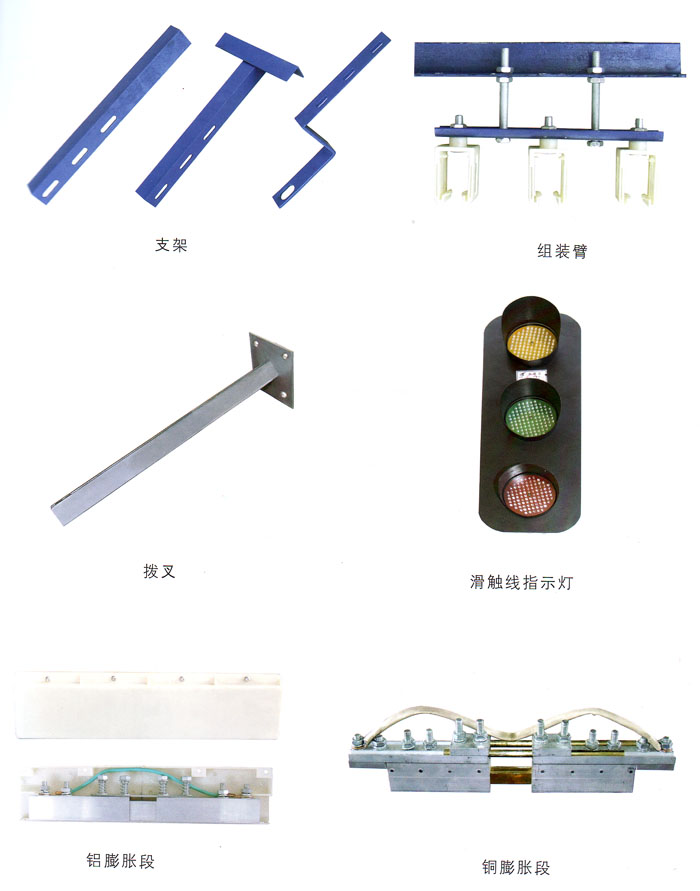

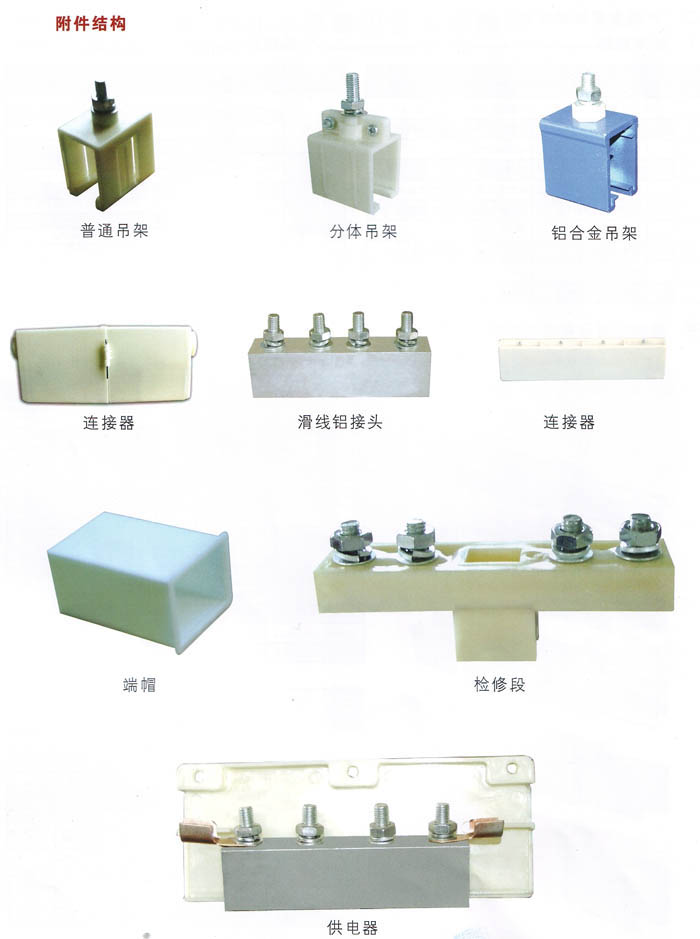

單極安全滑觸線主要構造為滑觸線本身、集電器、滑觸線附件構成。其特點主要有：
單極安全滑觸線是滑觸線行業應用最廣泛的產品，其使用靈活、安裝簡單、維護方 便、造價低等優點，深受廣大客戶的喜愛，本文就此簡單介紹單極安全滑觸線應用領域及構造。 單極安全滑觸線是一種新型的電力線，導體為鋁材，外面有塑料護套，鋁型材的“V” 形槽內嵌入一條不銹鋼帶。較鋼質滑觸線節約電能。不銹鋼條增強了耐磨性能，延長了使用壽命。 接頭護套起到了防塵、防雨、防雪、防觸電的安全作用。結構簡單緊湊、安裝維護 方面，被廣泛應用作為礦山、冶金、化工、機械、碼頭、貨場、移動設備的供電線。
|

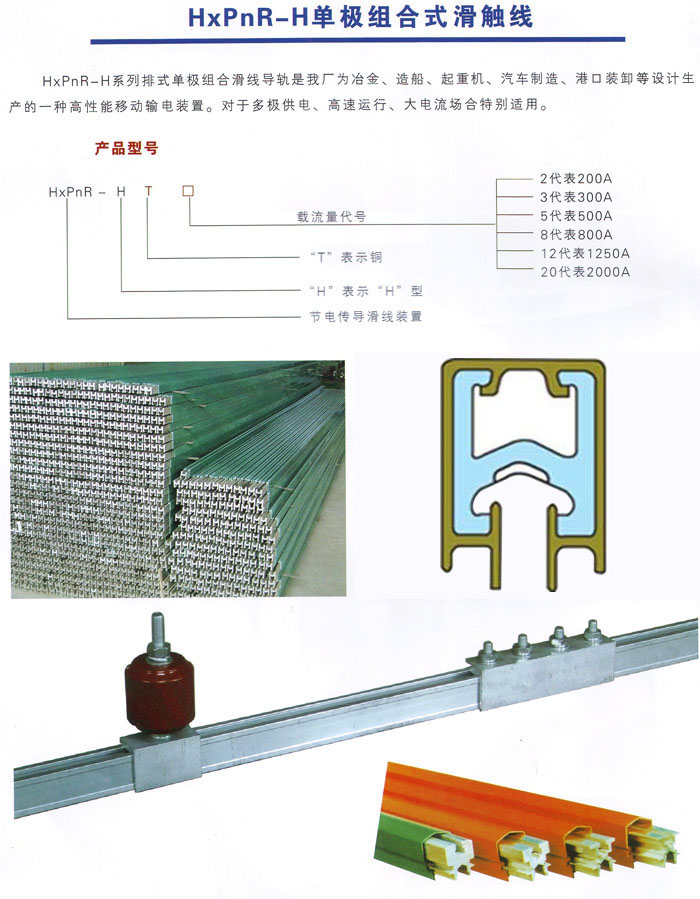

HXPnR- H系列 單極組合式滑觸線 |
|
|
|

|
|

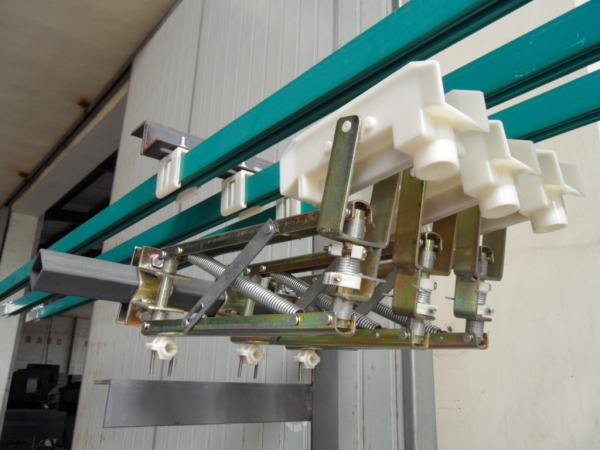

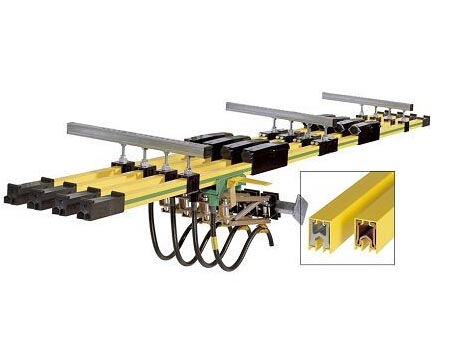

HXPnR- H系列單極組合式滑觸線由H型鋁合金本體導軌加壓V型不銹鋼滑接帶、PVC絕緣外殼、外置式集電器以及懸吊、固定等組件組合而成。該產品以其設計新穎、結構合理、維護方便、使用安全等特點被廣泛應用于電流較大、使用頻率較高、運行速度快和環境較差的場合。
|
|
|
|
|
|

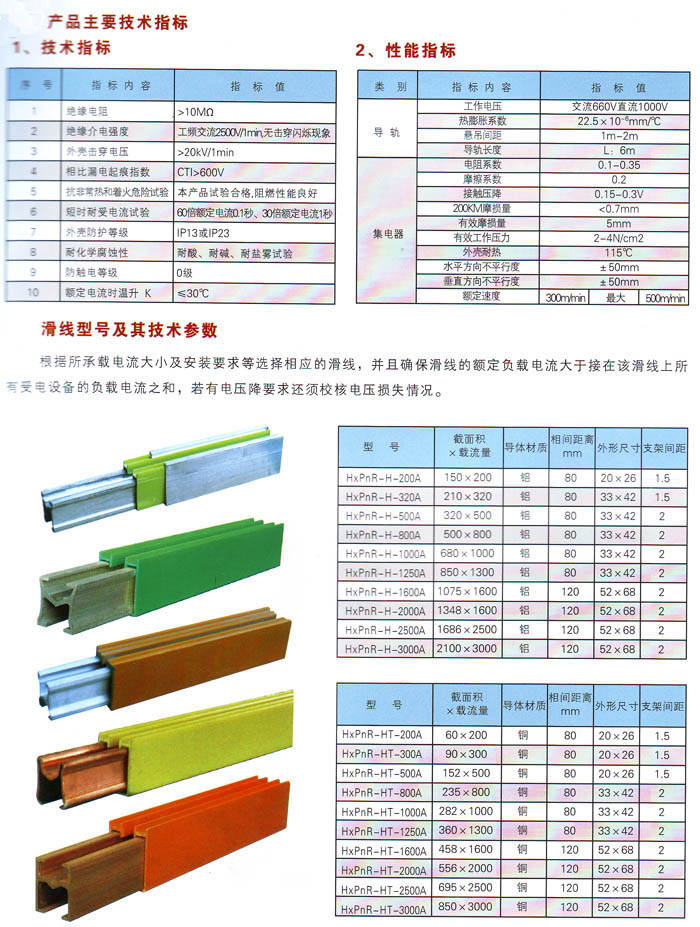

HXPnR-H、HXPnR-H B 系列單極組合式滑觸線
|
|
型號規格
|
滑觸線截面尺寸
|
載流量 (A)
|

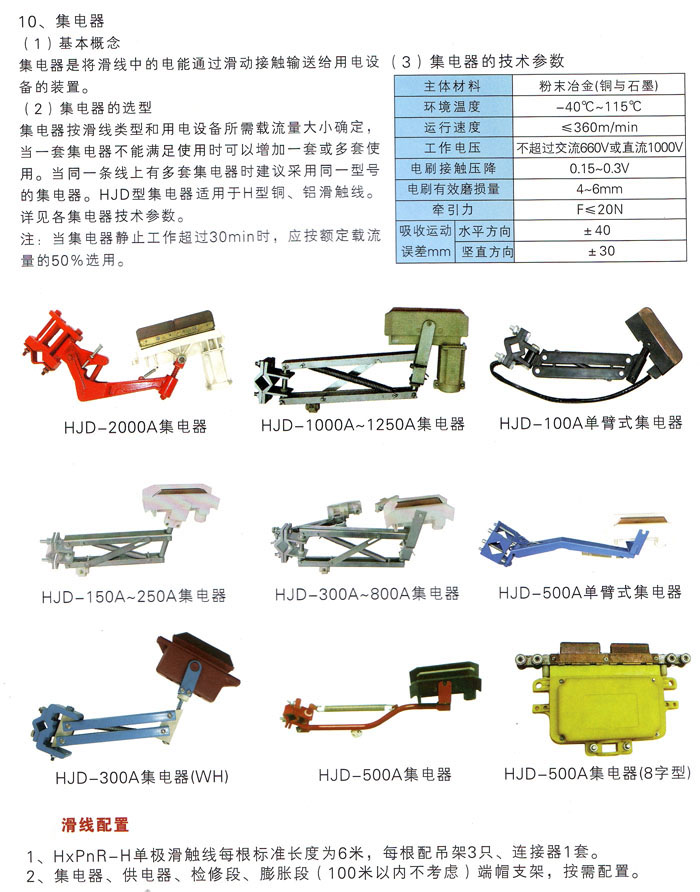

適配外置式集電器
|
|
A
|
B
|
C
|
|
HXPnR-H-150/200
|
26.5
|
20.0
|
7.0
|
200
|
HJD-200
|
|
HXPnR-H-250/400
|
42.0
|
32.5
|
10.0
|
400
|
HJD-400 HJD-200
|
|
HXPnR-H-400/600
|
42.0
|
32.5
|
10.0
|
600
|
HJD-600 HJD-400
|
|
HXPnR-H-500/800
|
42.0
|
32.5
|
10.0
|
800
|
HJD-800 HJD-600
|
|
HXPnR-H-700/1000
|
42.0
|
32.5
|
10.0
|
1000
|
HJD-1000 HJD-600
|
|
HXPnR-H-900/1250
|
42.0
|
32.5
|
10.0
|
1250
|
HJD-1250 HJD-800
|
|
HXPnR-H-1500/2000
|
65
|
50
|
12
|
2000
|
HJD-1000 HJD-1250
|
|
HXPnR-H-2000/2500
|
85
|
60
|
15
|
2500
|
HJD-1250 HJD-1000
|
|
HXPnR-H B -1600/2000
|
91.7
|
55
|
15.6
|
2000
|
HJD-1000C HJD-1250C
|
|
HXPnR-H B -2500/3000
|
91.7
|
55
|
15.6
|
3000
|
HJD-1500C HJD-1250C
|
|
注：1、滑觸線標準長度：6m。
2、HXPnR-H與HXPnR-H B 以及HXPnR-H A 性能相同，幾何形狀和集電方式不同。
3、HXPnR-H型有鋁合金和銅體兩種材料的滑線。
|
|
|
|
|
|
